クーリングファンの配線
日時: 2008/04/21 01:19
名前: @9



現在クーリングファンの取付けをしている途中
ですがイマイチ配線に自信が無く、皆様にご教授
願いたくスレッドを立ち上げました。

写真見ずらくてすいません。

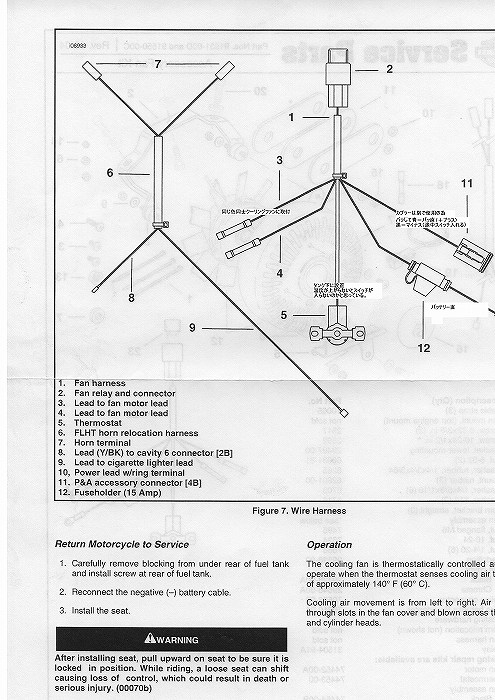

配線
3・4番は同じ色同士でファンと接続済み。

12番は+にバッ直

11番は車体カプラー別で使用の為、こちらはバラ
して青色を+バッ直・黒色−アース(途中スイッチ
にてON・OFF切り替え)

5番のサーモスタットはタンク下に設置
設定温度にならないと配線してもスイッチが
入らないのでファンは作動しない。

この様な解釈で宜しいでしょうか?

また上記で接続が間違っているようでしたら
アドバイスを頂ければ幸いです。

どうぞ宜しくお願い致します。
メンテ

最新5件表示 すべての記事を表示

Re: クーリングファンの配線( No.9 )
日時: 2008/04/27 10:20
名前: @9

おはようございますkazuさん。

kazuさんが使用されている状況での不都合が判りました。もう少し旨く回ってくれるものと思っていましたが、自分の思っている通りの時に回ってくれない&以外に設定温度までは到達せずにFANが回らないという不具合が有るのですね。
確かにそれでは不便かも知れません。

それでkazuさんはサーモを切除して手動スイッチの方法を選んだ訳ですね。

サーモの取付けが悪いとオーバーヒートしそうにも関わらずFANが回らないなんて間抜けな事にもなりかねないのでは意味がないですものね。

実際に使用した方で無いと分からないご意見で大変参考になりました。

サーモ潔くは切り捨てる方法で(手動式)で致します。

色々と相談に乗って頂き有難うございます。
これからもどうぞ宜しくお願い致します。

メンテ
Re: クーリングファンの配線( No.10 )
日時: 2008/04/28 01:52
名前: kazu

かいけつ(^^)v
メンテ
Re: クーリングファンの配線( No.11 )
日時: 2008/04/28 01:55
名前: kazu

ちなみにボクのはサーモスイッチは残して、追加スイッチを並列で繋げてます。
しかしながら、サーモスイッチで作動することは1年に1度あるかないかです。
メンテ
Re: クーリングファンの配線( No.12 )
日時: 2008/05/01 00:39
名前: @9

お返事遅くなりました。
その後無事FANを作動させる事が出来ました。

kazuさんを始め皆様の過去の貴重な情報や
この様な情報の場を提供して下さった事に感謝です

今年の夏は渋滞時の心配も無く過ごせそうです。
有難うございました。
メンテ
Re: クーリングファンの配線( No.13 )
日時: 2008/05/02 18:58
名前: unagi

@9さんお晩です。


私も換気扇付けてます。
昨年6月環八の渋滞で120℃まで上がりました。

渋滞には気をつけましょうね。
メンテ
